JX-3型閃光繼電器

來源:未知???作者:上繼 ???發布時間: 2017-08-12 11:14???瀏覽: 4652

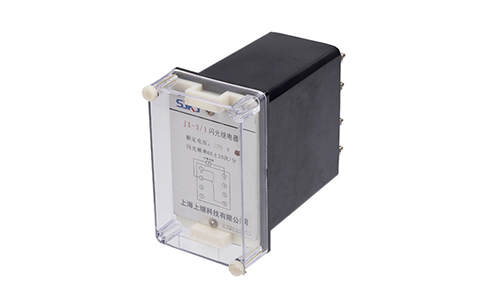

JX-3型閃光繼電器

       JX-3型閃光繼電器適用于各種鑲嵌屏及信號保護屏上，當被保護系統發生故障，主保護繼電器動作時，通過閃光繼電器控制各種燈光信號。

主要功能

a.直接帶節能燈；

b.繼電器觸點輸出（代替DX-1閃光繼電器）；

c.面板上具有信號燈指示；

d.如果輔助電源接反，不會損壞本繼電器。

       該繼電器采用標準A11、A22殼體，前蓋為透明有機玻璃，可以清楚地觀察到繼電器的信號燈的顯示，取下有機玻璃蓋，拔出機芯可以方便地進行維修。

主要技術數據

1.閃光頻率：60次/min。

2.直流額定電壓：48、110、220V。

3.觸點形式：一副動合觸點。

4.功率消耗：直流電壓回路（輔助激勵量）功率消耗220V時不超過15W，110V時不超過7W，48V時不超過3W。

檢驗及整定方法

繼電器使用前應檢查運輸過程中有無損壞。如正常，則拆下繼電器的透明殼罩，按以下規定進行檢驗和整定。
