DZ-10系列繼電器

       DZ-10系列繼電器包括：DZ-15、DZ-16、DZ-17幾個型號。該繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。

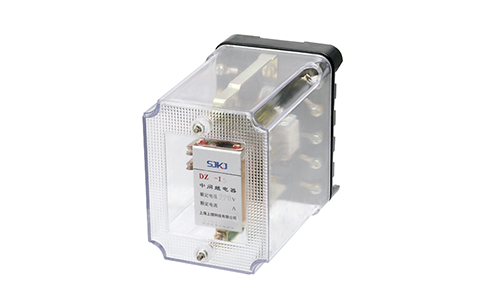

       DZ-10系列繼電器為電磁式直流電壓動作繼電器，可以前面接線或后面接線，采用透明殼罩，可以觀察到繼電器動作情況。當直流電壓加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開，當斷開電源時，銜鐵在觸點片壓力作用下，返回到原始狀態。

動作電壓：不大于額定電壓的70%，不小于額定電壓的30%。

返回電壓：不小于額定電壓的5%。

動作時間：在額定電壓下不大于45ms。

功率消耗：在額定電壓下不大于5W。

電壽命：10萬次。

觸點容量：在電壓不大于220V，電流不大于1A，時間常數為5±0.75ms的直流有感負荷電路中，斷開容量為50W；在220V以下的交流電路中為250VA。長期允許通過電流5A。

檢查項目和要求

a.檢查殼罩及內部機芯有無在運輸中的損壞現象。

b.觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm，觸點超行程不小于0.3mm。

c.檢查動作電壓和返回電壓等。
