JZ-S/424MT跳位、合位、電源監視中間繼電器用途

JZ-S/424MT跳位、合位、電源監視中間繼電器適用于發電廠、低壓配電系統開關及斷路器的合位監視、跳位監視、電源監視、斷路監視。本繼電器工作電流很小,工作電壓通用性強,基本能適合大部分開關及斷路器的跳合位監視。

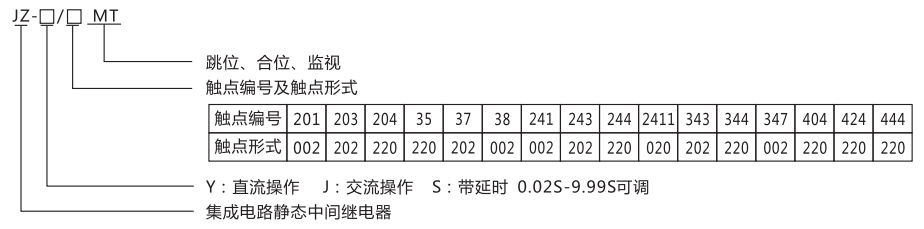

JZ-S/424MT跳位、合位、電源監視中間繼電器型號命名及含義

JZ-S/424MT跳位、合位、電源監視中間繼電器主要性能

3.1   采用高性能密封進口小型中間繼電器:防潮、防塵、不斷線、可靠性高。

3.2   動作電壓準確,返回系數高,無抖動,功耗低,多個接點同時動作或返回(可控性100%) 。

3.3   繼電器動作后有燈光指示、電源指示。

3.4   繼電器的電器壽命和機械壽命長。

3.5   絕線耐壓水平高,觸點接觸電阻小。

3.6   抗干擾特性好,可使用于強干擾或電源電壓質量很差的場所。

3.7   工作電流極小(≤2mA) ,工作電壓范圍較寬50V~300V(002型或202型) 。

JZ-S/424MT跳位、合位、電源監視中間繼電器技術條件

4.1環境基準條件

環境溫度: 20°C±2°C

相對濕度: 45%~75%

大氣壓力:801Kpa~106Kpa

存儲和運算過程中的機械溫度: -25°C~+75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品:不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

4.2正常使用

環境溫度：-25°C~+40°C

環境相對濕度：不大于90%

大氣壓力：801Kpa~106Kpa

4.3繼電器額定值 工作電流：5mA不帶輔助電源;工作電壓范圍80VDC~300VDC，(二組觸點可降低到50VDC~300VDC)

4.4觸點容量：DC110V, 0.5A

4.5保持值：50V~300V(002型)、80V~300V(220型或202型)

4.6功耗：220VDC下最大功耗≤1.1W

4.7絕緣電阻：用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于1 0 MΩ

4.8絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻500V, 歷時一分鐘試驗,無擊穿。

4.9 電壽命：DC110V, 50mA,10⁴次以上。

4.10機械壽命：觸點無負荷300萬次以上。

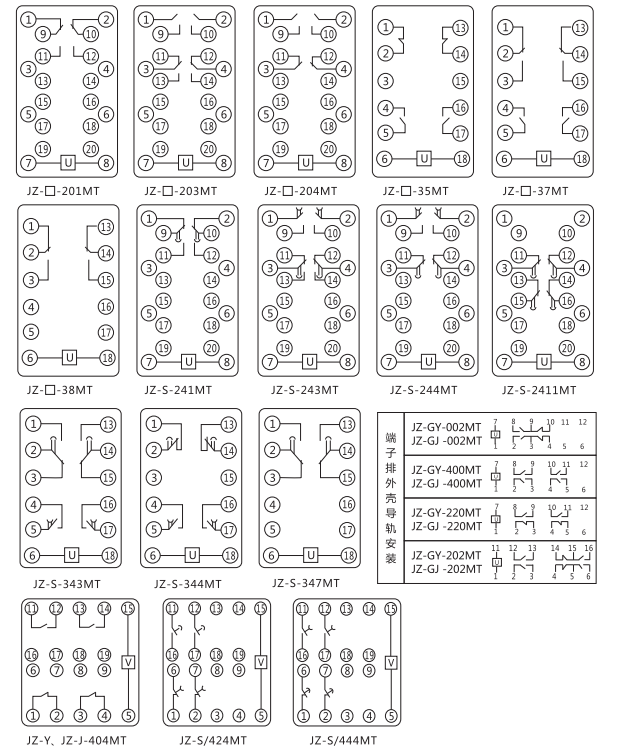

JZ-S/424MT跳位、合位、電源監視中間繼電器內部接線圖

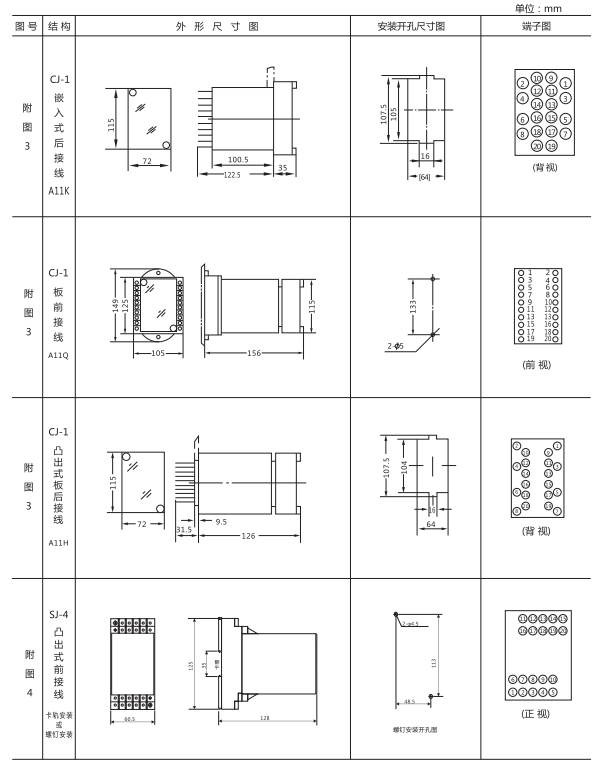

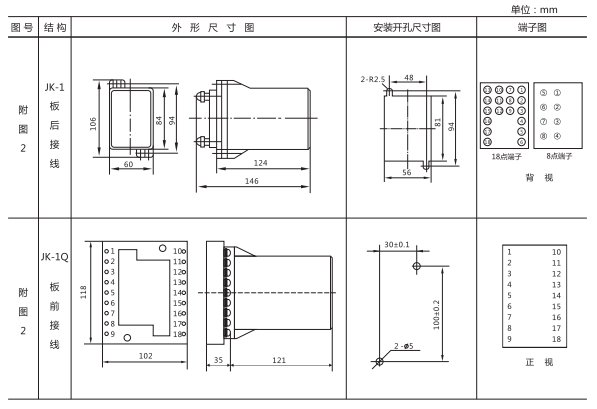

JZ-S/424MT跳位、合位、電源監視中間繼電器外形尺寸及開孔尺寸
